2024先進電池産業集群論壇丨 华北工控單向雙面塗布（SDC）技術助力極片先進智造

2024年10月17-19日，由深圳市工業和(hé / huò)信息化局、深圳市科技創新局、深圳市發展和(hé / huò)改革委員會、深圳市市場監督管理局、深圳市寶安區人民政府、先進電池材料産業集群指導，清華大學深圳國際研究生院、深圳新型儲能産業協會主辦，以“集群彙聚新質生産力，綠色孕育能源新動能”爲(wéi / wèi)主題的2024先進電池産業集群論壇，在深圳盛大召開。

作爲(wéi / wèi)領先的锂電裝備及解決方案提供商，华北工控應邀出席，并由华北工控工程設計院院長蔡智園發表了(le／liǎo)“單向雙面塗布（SDC）技術助力極片先進智造”的主題演講。

以下爲(wéi / wèi)蔡智園院長演講内容：

尊敬的各位來賓，大家上午好！

今天要(yào / yāo)跟大家分享华北工控創新研發的SDC塗布技術是如何助力極片先進智造的。

在極片智造的塗布階段，需要(yào / yāo)将基材的雙面都塗上，傳統塗布是塗完一面再塗另一面，這往往會涉及到極片烘幹後兩面收縮不一緻的問題。华北工控創新研發的SDC塗布技術，革新性地(dì / de)實現了(le／liǎo)雙面同時塗布，完美解決極片兩面收縮不一緻問題。

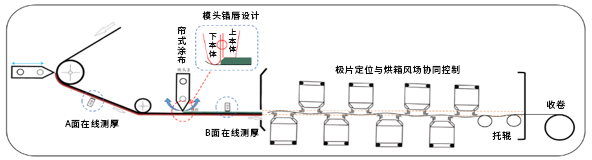

SDC單向雙面塗布機的正面和(hé / huò)反面塗布模頭位于烘幹箱的進料口一側，反面（A）塗布模頭設置在反面塗布區域内，并由反面（A）塗布模頭先将電極材料塗布在料帶的反面上；正面（B）塗布模頭設置在反面塗布模頭與烘幹箱之間，由正面（B）塗布模頭将電極材料塗布在料帶的正面上。

在B面，采用單唇邊R角處支撐+簾式俯塗，通過錯唇和(hé / huò)旋擺調節産生穩定的GAP值，靠漿料重力和(hé / huò)精密螺杆泵壓力克服塗布阻力粘附到集流體上，有效實現了(le／liǎo)穩定可靠的非接觸式塗布。

华北工控SDC單向雙面塗布機的技術革新性，主要(yào / yāo)表現在卓越的電性能保障：

1、技術性能領先：

◆雙面塗布速度高達100m/min

◆塗布面密度誤差≤±1.0%

◆正反面對齊度≤0.3mm

◆全氣浮式高速烘箱設計，獨立上下供風結構和(hé / huò)穩流靜壓室讓熱風流場更穩定

2、A/B面一緻性高：

◆雙面同時塗布，幹燥過程完全一緻，水分一緻性極佳

◆自主研發的“防抖動+真流道仿真”專利型組合模頭，确保了(le／liǎo)塗布一緻性

◆A、B塗布面兩個模頭在同一側，且共用一個緩存罐漿料，确保了(le／liǎo)前段漿料流變特性的一緻性

3、電芯安全性高：

◆SDC單向雙面塗布機在A面塗布後，未經過烘幹直接進行B面塗布，濕态同時幹燥，上下層收縮同步，有效避免因極片加熱烘烤收縮導緻的A\B面對齊誤差問題

◆極片不卷邊，表面無裂紋，粘接效果好

◆前1/3箱體采用極片開孔專利加熱，避免外幹内濕産生表面裂紋，高容設計的同時也可高倍率放電

◆可實現500PPM以下極片幹燥度

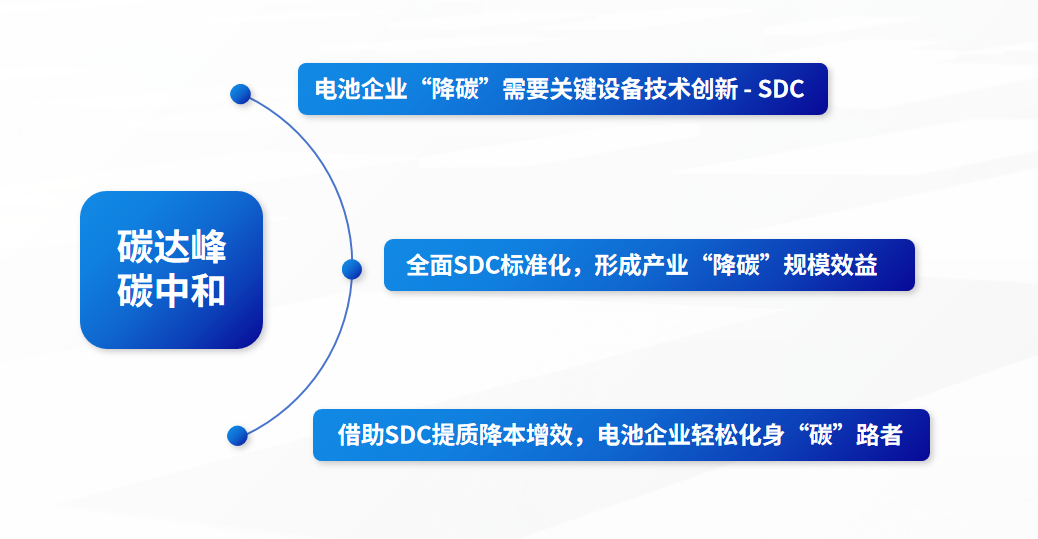

電池生産設備是主要(yào / yāo)能耗部分,約占據電動汽車全生命周期碳排放的60%以上，解決關鍵設備的碳排放問題是電池企業“雙碳”之路的重中之重。

電池前段生産環節的塗布工序，約占産線能耗30-40%左右，是電池生産能耗的“大老虎”。塗布機的絕大部分能耗産生于極片的烘烤過程，烘烤部分的能耗控制對于整個電池生産能耗管理意義重大。使用SDC技術塗布，箔材放卷後，A/B面同時塗布，極片進入烘箱烘烤，最後收卷。相對于折返式塗布機，極片隻需烘烤一次，SDC塗布機直接節省出一層烘箱。因此，在同樣産能情況下，SDC單向雙面塗布機可綜合能耗節約≧40%。

提質降本增效也是整個锂電産業鏈的必然要(yào / yāo)求。電池企業通過提升電池産品質量、降低經營運行成本、增加整體效益等方式，可加速實現“降碳”目标。而SDC單向雙面塗布機卓越的電性能爲(wéi / wèi)“降碳”提供了(le／liǎo)充分的技術保障，可直接降低采購成本、生産運行成本、廠房基建成本、環境控制成本以及人工成本。

◆ 人工成本：平均節約1人/台設備

◆ 廠房基建成本：節省長度空間10m，寬度空間3m，高度空間3m

◆ 廠房環境控制成本：節省潔淨空間（機頭、機尾區域）約8000m³，減少50%環境管控成本

随着SDC技術更廣泛和(hé / huò)深入地(dì / de)市場化應用，华北工控正在助力電池工廠走向工業4.0、緊邁“雙碳”之步，推動打造更多強勁的“熄燈工廠”、“零碳工廠”！

目前，锂電行業産能趨于飽和(hé / huò)，锂電客戶和(hé / huò)設備廠家都面臨着産能過剩問題。

國家在2024年的兩會上明确提出：發展新質生産力，推進高質量發展。华北工控SDC單向雙面塗布機在提升锂電設備效率和(hé / huò)電性能的同時，還可節能減排、降低運營成本，這正好契合了(le／liǎo)“創新升級,高質量發展” 這一國家戰略部署，具有前瞻性，也爲(wéi / wèi)發展新質生産力提供了(le／liǎo)重要(yào / yāo)着力點和(hé / huò)驅動力，助力锂電産業走出高質量發展之路。

SDC單向雙面塗布機在使用客戶數十家，已申請專利44項，是獲得國家科學技術進步二等獎——“大容量锂離子電池精準制造核心技術與裝備”科研項目的核心設備之一，收獲了(le／liǎo)中國汽車工程學會頒發的“汽車動力蓄電池領域年度标志性進展技術”榮譽，科學技術成果鑒定爲(wéi / wèi)“國際先進水平”、并入選《廣東省首台（套）重大技術裝備推廣應用指導目錄》，已廣泛應用于動力電池、儲能電池、3C電池等生産領域。

未來，华北工控将繼續深耕锂電裝備智造領域，緻力于研發更多、更高效、更節能的産品，助力極片先進智造，賦能産業高質量發展。

溫馨提示：

华北工控SDC單向雙面塗布機從2017年研制量産并獲得知識産權以來，以其獨到的原理、結構識别性強、發明人清晰等特征，爲(wéi / wèi)行業共知。

近年來，有迹象顯示，有個别設備友商，想要(yào / yāo)、正在或已經在侵犯华北工控SDC塗布機專利。在此希望立即停止可能的侵權行爲(wéi / wèi)，共同打造良好的行業創新生态環境，共同發展當前内卷業态下的新質生産力。

SDC單向雙面塗布機專利：

◆ZL201711027253.8

◆ZL201721400742.9

◆ZL201610838966.1

◆ZL201720548030.5

◆ZL2019SR015815.8

… …

共44項

SDC單向雙面塗布機商标：

第59750731号

第59752834号

第59761535号

第59761908号

第59772275号

第59778236号

第59778670号

第59778992号

第63601659号
